Jakie wrażenie daje operatorowi lub klientowi Państwa nakładka graficzna? W szybkim środowisku produkcyjnym albo w krytycznym otoczeniu klinicznym całkowicie płaski panel bez informacji zwrotnej dotykowej bywa realną przeszkodą operacyjną. Operator musi spojrzeć w dół, aby wzrokowo potwierdzić naciśnięcie — co spowalnia pracę i zwiększa ryzyko błędów obsługi.
Rozwiązaniem jest wytłaczanie nakładki graficznej: proces produkcyjny, w którym folia zostaje fizycznie ukształtowana tak, aby powstały wypukłe, reliefowe przyciski. Efektem jest panel, który natychmiast reaguje na dotyk, daje fizyczne potwierdzenie każdej czynności i wyraźnie poprawia użyteczność, bezpieczeństwo oraz odbierana jakość produktu.
Ten przewodnik wyjaśnia, dlaczego sprzężenie zwrotne dotykowe w produktach B2B jest świadomym wymogiem konstrukcyjnym — i jak dobrać właściwy typ tłoczenia do konkretnego zastosowania.
Dlaczego sprzężenie zwrotne dotykowe to konieczność, nie luksus
W urządzeniach klasy eksperckiej — przemysłowych panelach sterujących, sprzęcie medycznym, profesjonalnych przyrządach pomiarowych — interfejs dotykowy jest świadomym i mierzalnym wymogiem konstrukcyjnym, a nie kwestią estetyki.
Precyzja przy pracy w rękawicach ochronnych

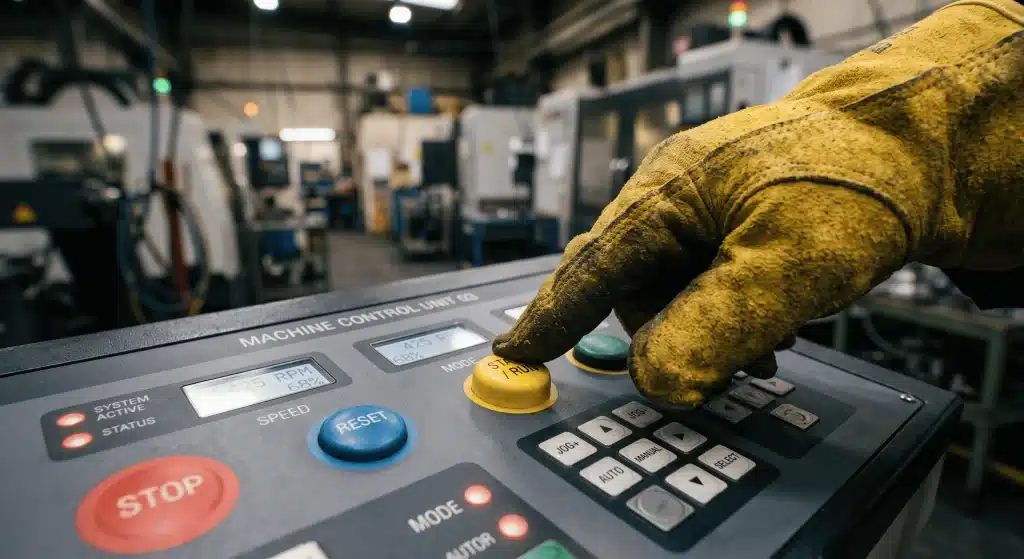

Proszę wyobrazić sobie operatora w hali produkcyjnej noszącego grube rękawice ochronne. Płaski panel bez elementów reliefowych jest dla niego praktycznie bezużyteczny — nie może namacać ani zlokalizować poszczególnych przycisków bez patrzenia na panel. Wypukły, wytłoczony przycisk daje wyraźny cel fizyczny, który operator może precyzyjnie zlokalizować i aktywować dotykiem, bez odrywania wzroku od stanowiska pracy.
Redukcja błędów obsługi
Na złożonym panelu naukowym, medycznym lub przemysłowym łatwo jest na płaskiej powierzchni „przeskoczyć” lub przypadkowo nacisnąć sąsiedni przycisk. Wypukłe, wytłoczone przyciski tworzą fizyczne bariery między funkcjami, prowadzą palec operatora we właściwe miejsce i mierzalnie zmniejszają liczbę błędów obsługi.
Natychmiastowe potwierdzenie bez kontroli wzrokowej
Prawidłowo zaprojektowany przycisk kopułkowy wydaje przy naciśnięciu wyraźne, dotykowe „kliknięcie” — fizyczne potwierdzenie, że czynność została zarejestrowana. Ma to kluczowe znaczenie w hałaśliwym otoczeniu, gdzie sygnał akustyczny może być w ogóle niesłyszalny, oraz w sytuacjach wysokiego stresu, gdy operator potrzebuje natychmiastowej pewności bez patrzenia na wyświetlacz.
Dostępność dla użytkowników niewidomych i słabowidzących
Elementy reliefowe — zwłaszcza znaki alfabetu Braille’a — są niezbędne przy tworzeniu produktów dostępnych dla osób niewidomych i słabowidzących. Dla wielu urządzeń użyteczności publicznej, kiosków czy sprzętu medycznego jest to wymóg prawny zgodny z normami ADA lub równoważnymi europejskimi standardami dostępności.
Podstawowa zasada wytłaczania: dlaczego potrzebny jest poliester
To najważniejsza zasada inżynierska przy projektowaniu warstwy dotykowej foliowego panelu przedniego. Wybór materiału podłoża bezpośrednio decyduje o tym, czy wytłoczone przyciski przetrwają cały okres eksploatacji produktu — czy zawiodą już po pierwszych tysiącach naciśnięć.
Szczegółowe porównanie techniczne obu materiałów znajdą Państwo w artykule Poliester vs. poliwęglan dla nakładki graficznej.
Dlaczego poliwęglan (PC) zawodzi przy wytłaczaniu:

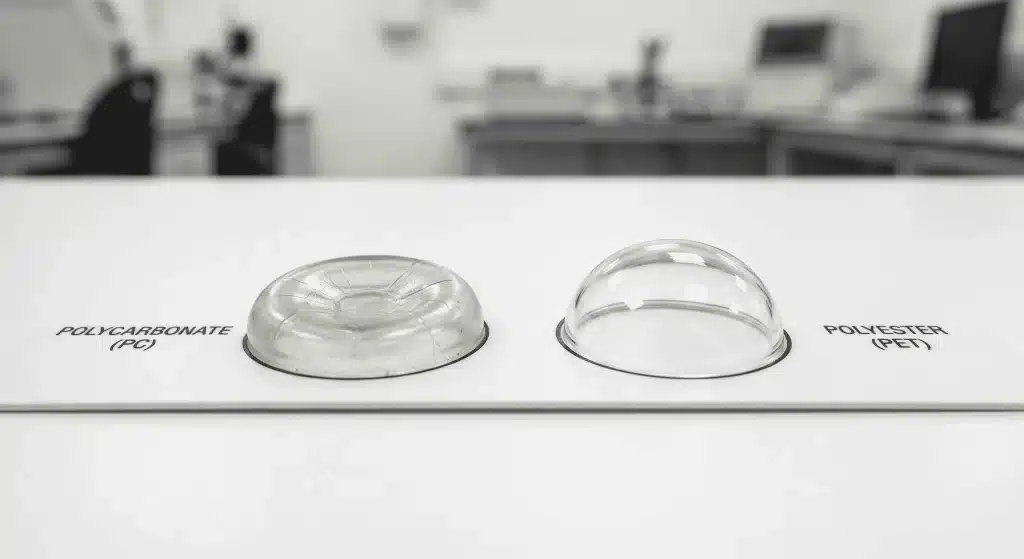

Poliwęglan to sztywny, kruchy tworzywo termoplastyczne. Nie został zaprojektowany do wielokrotnego zginania. Przy wytłaczaniu w miejscu tłoczenia powstaje punkt wysokiego naprężenia wewnętrznego. Po kilku tysiącach naciśnięć materiał fizycznie ulega zmęczeniu — pęka, traci kształt i ostatecznie się rozpada, uszkadzając zarówno sam przycisk, jak i szczelność całej nakładki.
Dlaczego poliester (PET) jest właściwym wyborem:
Poliester został opracowany właśnie z myślą o tego typu obciążeniach mechanicznych. Ma wyjątkową odporność na zginanie — ponad milion naciśnięć bez widocznego zużycia czy pęknięć. Przy każdym naciśnięciu ugina się i natychmiast wraca do pierwotnego kształtu, bez kumulowania uszkodzeń. Dla każdej nakładki graficznej z wytłaczanymi przyciskami poliester jest jedynym technicznie uzasadnionym wyborem.
Typy wytłaczania: przewodnik dla projektanta nakładki graficznej

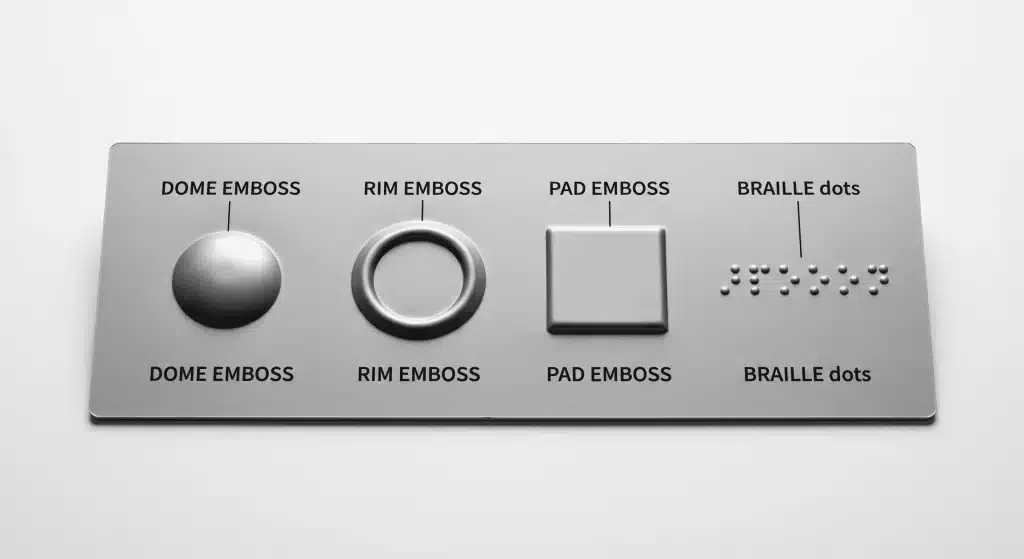

Wytłaczanie to nie jeden standard. Typ tłoczenia powinien wynikać przede wszystkim z funkcji danego przycisku — nie z estetyki. Oto cztery podstawowe typy spotykane w praktyce.
1. Tłocznik kopułkowy (dome emboss)
To najczęściej stosowany typ wytłaczania w nakładkach graficznych. Tworzy czysty, wypukły, kopułowy kształt równomiernie rozłożony na całej powierzchni przycisku.
Charakterystyka: tłocznik jest zaprojektowany tak, aby dawać maksymalną odpowiedź dotykową — wyraźne „kliknięcie” przy każdym naciśnięciu. Jest standardowym wyborem dla głównych przycisków akcji: start, stop, włącz/wyłącz, enter.
Zastosowanie: przemysłowe panele sterujące, urządzenia medyczne, profesjonalne klawiatury.
2. Tłocznik obwodowy (rim emboss)
Bardziej zaawansowany typ, który maksymalizuje obwód (krawędź) przycisku lub ikony, podczas gdy środek pozostaje płaski.
Charakterystyka: nie daje fizycznego „uderzenia” przy naciśnięciu, ale wizualnie i dotykowo wyznacza obszar funkcyjny. Wykorzystywany do:
- zdefiniowania klawiatury numerycznej z dotykowymi granicami każdego klawisza,
- wyróżnienia kontrolek LED bez zniekształcenia optycznego — światło przechodzi przez płaski środek bez zakłóceń,
- subtelnego prowadzenia dotykowego na płaskich przyciskach o mniejszym skoku mechanicznym.
3. Tłocznik płaski z podkładką (pad emboss)
Ten typ tworzy płaską wypukłą platformę — małą kwadratową lub prostokątną powierzchnię powyżej poziomu otoczenia.
Charakterystyka: w praktyce wyznacza obszar funkcyjny przycisku dzięki barierom dotykowym, dzięki czemu można go łatwo zlokalizować bez kontroli wzrokowej. Odpowiedź dotykowa przy naciśnięciu jest mniejsza niż przy tłoczniku kopułkowym, ale jest to solidny i prosty w produkcji wybór dla przycisków funkcyjnych drugorzędnych i grup nawigacyjnych.
4. Alfabet Braille’a (Braille emboss)
Specjalny typ wytłaczania, który tworzy w folii panelu przedniego znaki alfabetu Braille’a zgodne z normami ADA i europejskimi standardami dostępności.
Charakterystyka: to precyzyjny wzór małych okrągłych wypukłości odpowiadających standardowemu alfabetowi Braille’a. Dla wielu urządzeń użyteczności publicznej, sprzętu medycznego i kiosków alfabet Braille’a na panelu foliowym nie jest dodatkiem opcjonalnym — to wymóg prawny.
O czym pamiętać przy zlecaniu specyfikacji wytłaczania producentowi
Przed wysłaniem zlecenia produkcyjnego proszę zweryfikować poniższe szczegóły techniczne — każdy z nich bezpośrednio wpływa na funkcjonalność i trwałość Państwa wytłoczonych przycisków.
Typ podłoża: zawsze proszę specyfikować poliester (PET). Nigdy poliwęglan przy aplikacjach z wytłaczaniem.
Grubość folii: standardowa grubość dla wytłaczania to 0,125 mm (5 mil) lub 0,175 mm (7 mil). Cieńsze folie mogą szybciej tracić kształt tłoczenia przy wielokrotnym naciskaniu.
Wysokość i profil tłoczenia: wysokość kopuły bezpośrednio determinuje intensywność „kliknięcia”. Zbyt niskie tłoczenie = słaba odpowiedź dotykowa. Zbyt wysokie tłoczenie = zwiększone ryzyko pęknięcia warstwy laminatu na krawędziach.
Klej do nakładki graficznej: przy panelach wytłaczanych wybór odpowiedniego kleju do nakładki graficznej jest podwójnie istotny — obszar wytłoczony generuje przy naciśnięciu lokalne naprężenie, które klej w sąsiednich strefach musi zaabsorbować bez odklejania.
Kompatybilność z przełącznikiem membranowym: jeśli panel jest częścią przełącznika membranowego, wysokość i twardość tłoczenia muszą być zaprojektowane tak, aby odpowiadały charakterystyce siłowej metalowej kopuły (metal dome) w warstwie znajdującej się pod panelem.
Zakończenie: Wytłaczanie nakładki graficznej — interfejs, który naprawdę reaguje
Tłoczenie reliefowe to potężne narzędzie produkcyjne, które przekształca bierną warstwę graficzną w dynamiczny, interaktywny system sterowania. Wytłaczanie nakładki graficznej nie dodaje jedynie wartości estetycznej — tworzy fizyczny interfejs, który daje operatorowi natychmiastową informację zwrotną, zmniejsza liczbę błędów obsługi i poprawia długoterminową niezawodność produktu.
Wybór właściwego typu tłoczenia i — przede wszystkim — właściwego materiału podłoża (poliester, nie poliwęglan) to decyzje, które bezpośrednio rozstrzygają, czy panel wytrzyma milion naciśnięć, czy zawiedzie już po pierwszych tysiącach.
Najczęściej zadawane pytania: wytłaczanie nakładki graficznej
Jaki materiał jest odpowiedni do wytłaczania nakładki graficznej?
Jedynym właściwym wyborem jest poliester (PET). Poliwęglan (PC) nie jest przystosowany do wielokrotnego zginania — przy wytłaczanych przyciskach pęka po kilku tysiącach naciśnięć. Poliester wytrzymuje ponad milion cykli bez widocznego uszkodzenia.
Czym jest tłocznik kopułkowy i kiedy go stosować?
Tłocznik kopułkowy (dome emboss) tworzy wypukły, kopułowy kształt na całym przycisku. Jest odpowiedni dla głównych przycisków akcji — start, stop, enter — gdzie liczy się maksymalna odpowiedź dotykowa i wyraźne „kliknięcie” przy każdym naciśnięciu.
Czy można łączyć różne typy wytłaczania na jednym panelu?
Tak. Powszechną praktyką jest łączenie na przykład tłoczników kopułkowych dla głównych przycisków akcji z tłocznikami obwodowymi dla kontrolek LED oraz tłocznikami płaskimi dla grup nawigacyjnych — wszystko na jednym panelu. Każdy typ służy innemu wymogowi dotykowemu i funkcjonalnemu.
Czy alfabet Braille’a na panelu foliowym jest obowiązkowy?
Dla wielu urządzeń użyteczności publicznej, sprzętu medycznego i kiosków tak — zależy to od obowiązujących norm (ADA w USA, EN 301 549 w Europie). Zalecamy konsultację z działem prawnym Państwa firmy lub jednostką certyfikującą, aby ustalić, które normy dotyczą Państwa produktu.
Czy wytłaczanie wpływa na wybór kleju?
Tak. Obszar wytłoczony generuje przy naciśnięciu lokalne naprężenie mechaniczne, które przenosi się na spoinę klejową w otoczeniu przycisku. Klej musi być wystarczająco elastyczny, aby zaabsorbować to naprężenie bez odklejania — to kolejny argument za stosowaniem sprawdzonych klejów przemysłowych o certyfikowanej elastyczności.
Jaka jest minimalna grubość folii do wytłaczania?
Dla standardowego wytłaczania przemysłowego zaleca się minimum 0,125 mm (5 mil). Cieńsze folie (np. 0,05 mm / 2 mil) mogą się odkształcać przy głębszym tłoczeniu lub pękać na krawędziach tłoczenia. Dla głębszych lub wyższych tłoczeń (powyżej 0,3 mm skoku) odpowiednia jest folia 0,175 mm (7 mil) lub grubsza.
