Dlaczego jedna nakładka graficzna działa bez zarzutu przez dwadzieścia lat, a inna traci czytelność, pęka lub odkleja się w niecały rok? Różnica rzadko wynika z jakości wykonania. Wynika z decyzji podjętych jeszcze zanim ktokolwiek wybrał materiał. Trwała nakładka graficzna nie powstaje przez wybranie ładnego wzoru z katalogu — powstaje przez dokładne poznanie środowiska, w którym będzie pracować, zanim zapadnie jakakolwiek decyzja projektowa.
Zanim zamówisz klej, podłoże czy wykończenie powierzchni, przeprowadź rygorystyczną analizę pięciu warunków eksploatacyjnych. Ten profil środowiskowy to najważniejszy etap całego procesu projektowania — plan, który decyduje, czy Twoja nakładka graficzna przetrwa realne warunki pracy, czy zawiedzie przy pierwszym poważnym obciążeniu.
Dlaczego nakładki graficzne zawodzą przed czasem?
Większość przedwczesnych awarii nakładek graficznych nie wynika z błędu producenta. Wynika z niedopasowania wybranego materiału do rzeczywistego środowiska pracy urządzenia: chemikaliów, które nie zostały uwzględnione w specyfikacji, temperatur wykraczających poza zakres pracy kleju, albo liczby naciśnięć przycisku wielokrotnie przekraczającej założenia projektowe.
Rozwiązaniem nie jest droższy materiał — jest nim systematyczna analiza warunków, zanim padnie jakakolwiek decyzja konstrukcyjna. Poniższe pięć czynników to punkty kontrolne, które SITAPRESS stosuje przy każdym projekcie nakładki graficznej i foliowego panelu przedniego, niezależnie od branży klienta.
Czynnik 1 — Narażenie na chemikalia i środki czyszczące
To najczęstsza i zarazem najbardziej destrukcyjna przyczyna przedwczesnej awarii nakładek graficznych, szczególnie w zastosowaniach medycznych i przemysłowych.
Zagrożenie: środki dezynfekujące jakości szpitalnej (zwłaszcza czwartorzędowe związki amoniowe), rozpuszczalniki przemysłowe, oleje maszynowe, płyny hydrauliczne, a nawet pozornie łagodne środki czyszczące — wszystkie mogą być znacznie bardziej agresywne, niż się wydaje na pierwszy rzut oka.

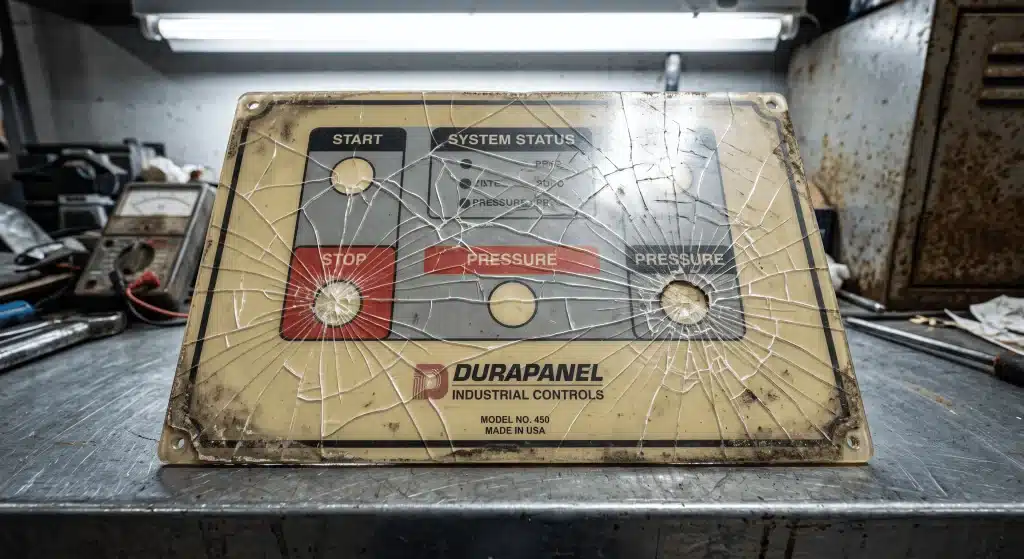

Mechanizm uszkodzenia: niewłaściwie dobrane tworzywo — najczęściej poliwęglan — wchłania te substancje chemiczne, co prowadzi do zjawiska nazywanego pęknięciem naprężeniowym. Materiał mętnieje, traci elastyczność i w końcu fizycznie pęka lub pokrywa się siecią mikropęknięć — nie na skutek uderzenia, lecz degradacji chemicznej.
Twoja analiza: sporządź pełną listę substancji chemicznych, rozpuszczalników i środków czyszczących, z którymi nakładka graficzna będzie miała kontakt w całym cyklu życia produktu. Ta lista stanie się głównym kryterium przy wyborze substratu — w praktyce najczęściej wskazuje na poliester (PET) jako materiał odporny na tego typu obciążenia.
Czynnik 2 — Promieniowanie UV, wilgotność i temperatura

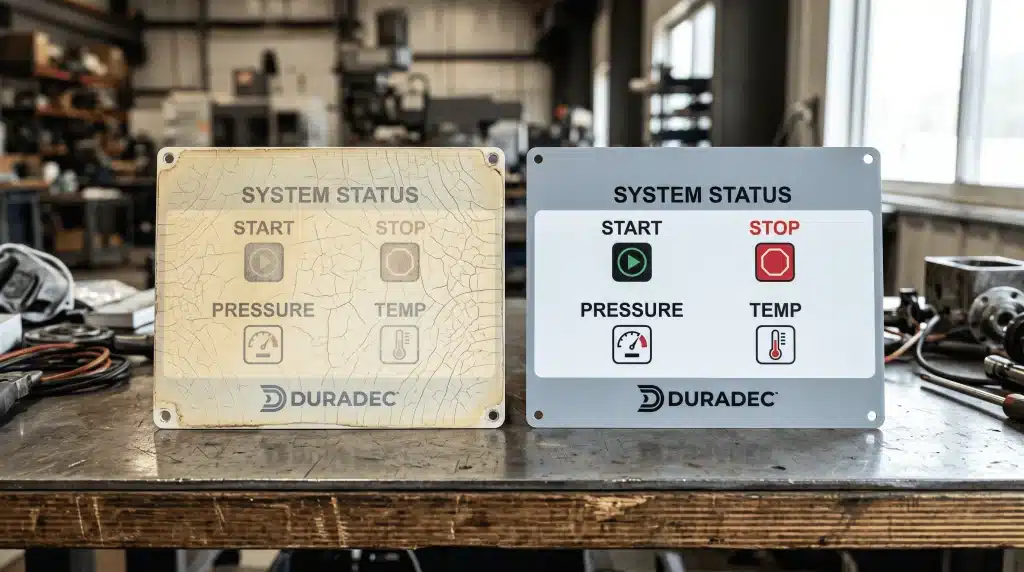

Ekspozycja na promieniowanie UV: nakładka pracująca na zewnątrz jest nieprzerwanie narażona na promieniowanie słoneczne. Standardowe tworzywa sztuczne pod jego wpływem żółkną, blakną i stają się kruche, a nadruk traci kontrast. Rozwiązaniem jest substrat o naturalnej odporności na UV, taki jak poliester, albo twarda powłoka blokująca promieniowanie UV.
Wilgotność: czy urządzenie pracuje w wilgotnej hali produkcyjnej, czy będzie narażone na deszcz, bryzę morską lub regularne mycie strumieniem wody? Konstrukcja wymaga wtedy szczelnego, obwodowego połączenia klejowego bez najmniejszych przerw — wilgoć, która przedostanie się pod nakładkę, zagraża nie tylko warstwie klejowej, ale i elektronice pod spodem.
Ekstremalne temperatury: czy nakładka będzie pracować w komorze chłodniczej (-20°C), czy w rozgrzanej komorze silnika (100°C)? Każdy materiał i każdy klej ma określony zakres temperatur pracy. Powtarzające się cykle temperaturowe — szybkie przejścia z gorąca do zimna — dodatkowo obciążają zarówno materiał, jak i spoinę klejową, nawet jeśli podstawowy wybór materiału był prawidłowy.
Czynnik 3 — Częstotliwość użytkowania i ścieranie mechaniczne
Trzeba przeanalizować, jak często i w jaki sposób użytkownik będzie fizycznie korzystał z foliowego panelu przedniego.

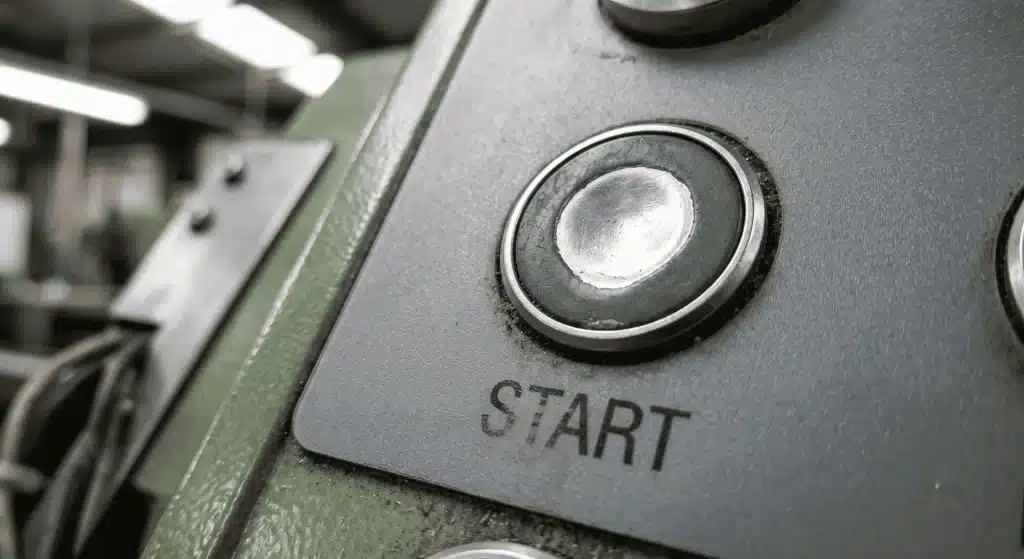

Częstotliwość naciśnięć: czy to przycisk wysokiej częstotliwości, jak „START” na linii produkcyjnej, naciskany nawet 10 000 razy dziennie? Czy raczej rzadko używany panel konfiguracyjny, obsługiwany raz w miesiącu? Przycisk o wysokiej częstotliwości wymaga materiału o dużej odporności na zginanie — w tej roli zdecydowanie lepiej sprawdza się poliester niż poliwęglan, który przy powtarzalnym zginaniu pęka po kilku tysiącach cykli.
Ścieranie powierzchni: czy operator będzie pracował w grubych, zabrudzonych rękawicach? Czy narzędzia będą odkładane bezpośrednio na panel? Czy powierzchnia będzie regularnie szorowana? Każdy z tych scenariuszy wymaga trwałej, odpornej na zarysowania powierzchni. W praktyce często stosuje się wykończenie teksturowane lub aksamitne, które maskuje drobne otarcia i utrzymuje czytelność grafiki przez lata eksploatacji.
Czynnik 4 — Warunki oświetleniowe i czytelność
Nawet najlepiej zaprojektowana nakładka graficzna jest bezużyteczna, jeśli operator nie jest w stanie jej odczytać.

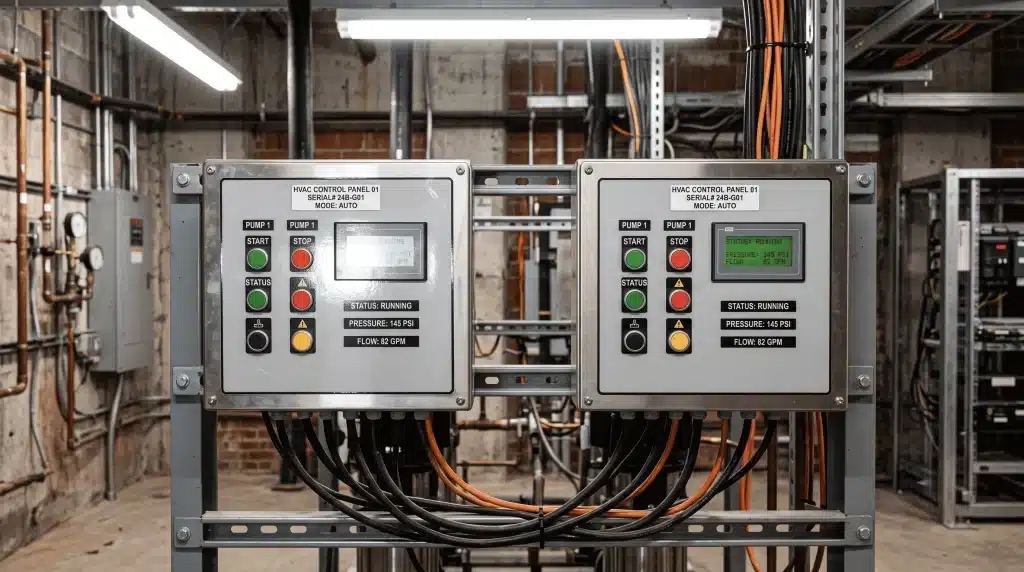

Jasne, bezpośrednie światło: w mocno oświetlonym szpitalu, pod górnym oświetleniem hali fabrycznej albo w bezpośrednim świetle słonecznym odblask staje się realnym problemem. Błyszcząca powierzchnia zaczyna działać jak lustro, uniemożliwiając odczytanie etykiet i wskazań ekranu dokładnie w momencie, gdy operator najbardziej ich potrzebuje.
Rozwiązanie: w takich warunkach matowe lub aksamitne wykończenie antyodblaskowe to wymóg funkcjonalny, a nie jedynie kwestia estetyki.
Środowiska słabo oświetlone: w ciemnej kabinie pojazdu albo na hali pracującej na nocną zmianę interfejs może wymagać grafiki o wysokim kontraście lub podświetlenia — to decyzja, która wpływa nie tylko na wybór materiału, ale i na konstrukcję samego urządzenia.
Czynnik 5 — Naprężenia fizyczne i mechaniczne
Ostatni czynnik dotyczy fizycznej wytrzymałości nakładki w całym cyklu życia urządzenia.
Uderzenia: czy produkt to urządzenie przenośne, które może zostać upuszczone? W takim przypadku warto rozważyć materiał o wysokiej odporności udarowej, jak poliwęglan.
Powierzchnia montażowa: to szczegół, który w praktyce bywa pomijany, a ma kluczowe znaczenie. Czy nakładka będzie montowana na gładkiej, płaskiej powierzchni metalowej? Czy raczej na zakrzywionej, teksturowanej obudowie z tworzywa o niskiej energii powierzchniowej (LSE)? Odpowiedź decyduje o tym, jaki rodzaj kleju w ogóle zadziała — standardowe kleje akrylowe po prostu nie trzymają się tworzyw takich jak PP czy PE.
Wibracje: ciągłe drgania w pojazdach lub dużych maszynach wystawiają na próbę trwałość połączenia klejowego przez cały okres eksploatacji.
Podsumowanie w pigułce — 5 czynników na jednym spojrzeniu
Tabela poniżej porządkuje wszystkie pięć czynników, ich główne zagrożenie i rekomendowane rozwiązanie. Szczegóły każdego punktu opisano w sekcjach powyżej.
| Czynnik | Główne zagrożenie | Zalecane rozwiązanie |
|---|---|---|
| 1. Chemikalia i środki czyszczące | Pęknięcia naprężeniowe i zmętnienie poliwęglanu | Poliester (PET) — odporny chemicznie |
| 2. UV, wilgotność, temperatura | Żółknięcie, kruchość, wilgoć wnikająca pod nakładkę | Substrat UV-stabilny + pełne, obwodowe uszczelnienie klejowe |
| 3. Częstotliwość użytkowania i ścieranie | Pęknięcia przy dużej liczbie naciśnięć, otarcia powierzchni | Materiał o wysokiej odporności na zginanie + wykończenie teksturowane |
| 4. Warunki oświetleniowe | Odblaski utrudniające odczyt grafiki | Wykończenie matowe lub aksamitne antyodblaskowe |
| 5. Naprężenia fizyczne i mechaniczne | Pęknięcie przy uderzeniu, odklejenie przy wibracjach | Poliwęglan (odporność udarowa) + klej dobrany do typu powierzchni |
Wnioski: jak zaprojektować trwałą nakładkę graficzną, zanim wybierzesz materiał
Nie zaczynaj projektowania nakładki graficznej od wyboru materiału z katalogu. Zacznij od odpowiedzi na pięć powyższych pytań.
Twoje odpowiedzi utworzą unikalny profil wydajności dla konkretnego zastosowania — techniczny plan, który poprowadzi wszystkie kolejne decyzje: od podłoża i kleju, przez wykończenie powierzchni, po metodę druku. Efektem końcowym będzie nakładka graficzna, która nie tylko dobrze wygląda w dniu odbioru, ale pracuje bez awarii przez cały zakładany okres eksploatacji urządzenia.
SITAPRESS projektuje i produkuje nakładki graficzne oraz foliowe panele przednie od ponad 30 lat, zgodnie z systemem zarządzania jakością ISO 9001:2015. Jeśli nie masz pewności, który materiał, klej i wykończenie odpowiadają Twojemu zastosowaniu, nasz zespół pomoże Ci zbudować pełny profil wydajności i dobrać optymalne rozwiązanie — skontaktuj się z nami, aby omówić szczegóły projektu.
Często zadawane pytania
Czym jest 5-punktowy profil środowiskowy nakładki graficznej?
To usystematyzowana analiza pięciu warunków eksploatacyjnych — narażenia chemicznego, promieniowania UV/wilgotności/temperatury, częstotliwości użytkowania, warunków oświetleniowych oraz naprężeń mechanicznych — wykonywana jeszcze przed wyborem materiału. Wynikiem jest profil wydajności, który wskazuje właściwy substrat, klej i wykończenie dla konkretnego zastosowania.
Co dokładnie powoduje pęknięcia naprężeniowe w nakładkach graficznych z poliwęglanu?
Pęknięcie naprężeniowe pojawia się, gdy poliwęglan ma kontakt z określonymi substancjami chemicznymi — najczęściej dezynfekantami na bazie czwartorzędowych związków amoniowych, ketonami oraz niektórymi rozpuszczalnikami. Chemikalia wnikają w powierzchnię materiału, powodując jego zmętnienie, utratę elastyczności i fizyczne pękanie. Rozwiązaniem jest zastąpienie poliwęglanu poliestrem w aplikacjach o ekspozycji chemicznej.
Jak długo powinna wytrzymać prawidłowo zaprojektowana nakładka graficzna?
Przy poprawnym uwzględnieniu wszystkich pięciu czynników środowiskowych i doborze odpowiednich materiałów nakładka graficzna może pracować bezawaryjnie od 10 do 20 lat. Przedwczesne awarie niemal zawsze wynikają z niedopasowania materiału do rzeczywistego środowiska pracy, a nie z wady produkcyjnej.
Czy wykończenie matowe zawsze jest lepszym wyborem niż błyszczące?
Nie zawsze — decyduje o tym otoczenie świetlne. W jasno oświetlonych pomieszczeniach (szpitale, hale produkcyjne z górnym oświetleniem) wykończenie matowe lub aksamitne eliminuje odblaski i poprawia czytelność. W środowiskach słabo oświetlonych wykończenie błyszczące może lepiej odbijać dostępne światło i ułatwiać odczyt grafiki.
Jak dobrać odpowiedni klej do nakładki graficznej montowanej na zakrzywionej obudowie?
Kluczowy jest typ i energia powierzchniowa materiału obudowy. Gładkie powierzchnie metalowe przyjmują większość standardowych klejów przemysłowych. Zakrzywione obudowy z tworzyw o niskiej energii powierzchniowej (np. PP, PE) wymagają dedykowanych klejów LSE — standardowy klej akrylowy po prostu się na nich nie utrzyma. Dobór kleju powinien uwzględniać także temperaturę pracy i ewentualne drgania.
Jak zdecydować między poliestrem a poliwęglanem dla mojej nakładki graficznej?
Poliester wygrywa tam, gdzie liczy się odporność chemiczna, stabilność UV i wysoka odporność na zginanie — a więc przy przyciskach wytłaczanych, ekspozycji na chemikalia i zastosowaniach zewnętrznych. Poliwęglan sprawdza się tam, gdzie priorytetem jest odporność udarowa i optyczna przejrzystość dużych okienek wyświetlaczy, przy braku ekspozycji chemicznej. Pełne porównanie znajdziesz w artykule o poliestrze i poliwęglanie.
